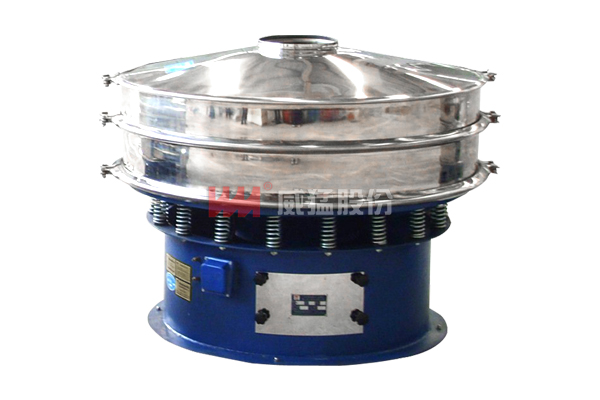

旋振筛

应用领域:化工、磨料、食品、造纸、冶金、制药、******等
适用物料:颗粒状、树脂、糖粉、淀粉、铝粉、粘液状等
索取报价在线留言

WXZ系列旋振筛产品概述:

三次元振动筛分过滤机又称旋振筛,该系列产品是一种通用的振动筛分、过滤设备,在粉体、小颗粒以及液体物料都有着良好的应用。我公司生产的WXZ系列旋振动筛的基本原理是利用电机轴上下安装的重锤(不平衡重锤),将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面,使物料在筛面上做外扩渐开线运动,故该系列振动筛称之为旋振动筛。旋振筛具有物料运行的轨迹长,筛面利用率高等优点,调节上、下两端重锤的相位角,可改变物料在筛面上的运动轨迹;可以对物料进行精筛分、概率筛分等。我公司生产的旋振筛共有WXZ400、600、800、1000、1200、1500、1800、2000八种规格。


WXZ系列旋振筛作用与原理:

旋振筛是一种高精度细粉筛分机械,工作原理是由直立式电机作激振源,电机上、下两端安装有偏心重锤,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面。调节上、下两端的相位角,可以改变物料在筛面上的运动轨迹,由于其振动运转原理很多企业也称之为“三次元振动筛分过滤机”,根据外形结构被部分客户称呼为圆形筛,从材质上分标准型旋振筛和普通型旋振筛的,标准型的与物料接触部分为304不锈钢材质,底座为碳钢材质,普通型的通体为普碳钢材质。旋振筛型号有直径400mm、600mm、800mm、1000mm、1200mm、1500mm、1800mm,也可以为您特殊订做。


WXZ系列旋振筛主要特点:

1.体积小、重量轻、移动方便、出料口方向可任意调整,粗、细料自动排出,可自动化或人工作业。

2.筛分精度高、效率高,粉、粒、粘液类可使用。

3.筛网不阻塞、粉末不飞扬、筛分细可达500目(28微米)过滤细可达5微米。

4.独特网架设计(子母式)、筛网使用长久、换网方便、仅需3—5分钟、操作简单、清洗方便。

5.无机械动作、保养简易、可单层或多层使用、与物料接触部位为不锈钢制作(医药用除外)。


WXZ系列旋振筛主要技术参数:

型号 公称直径
(mm)
筛面直径
(mm)
有效筛面面积
(m2
******入料粒度
(mm)
筛面规格
(目/英寸)
层数
振次
(Rpm)
功率
(KW)
WXZ-400 400 320 0.0804 <10 2-325 1-3 1500 0.25
WXZ-600 600 550 0.2124 <10 1500 0.4
WXZ-800 800 750 0.4072 <20 1500 0.75
WXZ-1000 1000 950 0.6221 <20 1500 1.0
WXZ-1200 1200 1150 0.9331 <20 1500 1.5
WXZ-1500 1500 1450 1.5175 <20 1500 2.2
WXZ-1800 1800 1720 2.322 <30 1500 3.7
WXZ-2000 2000 1910 2.86 <30 1500 3.7


WXZ系列旋振筛外形及安装尺寸:


型号

A B C D E F G K M N Q 全高
一层 二层 三层
WXZ-400 Φ460 Φ100 Φ460 300 400 500 700 Φ80 Φ400 4-Φ11 310 620 720 820
WXZ-600 Φ660 Φ150 Φ530 340 460 500 700 Φ100 Φ475 4-Φ11 400 620 720 820
WXZ-800 Φ800 Φ200 Φ680 370 490 610 730 Φ150 Φ630 4-Φ13 540 710 830 950
WXZ-1000 Φ960 Φ230 Φ800 420 540 660 780 Φ150 Φ750 4-Φ13 640 760 880 1000
WXZ-1200 Φ1160 Φ250 Φ985 560 680 800 920 Φ150 Φ925 4-Φ13 750 900 1040 1180
WXZ-1500 Φ1500 Φ250 Φ128 580 740 900 1060 Φ200 Φ1200 4-Φ17 930 1140 1330 1620
WXZ-1800 Φ1800 Φ350 Φ190 1090 1250 1410 1570 Φ200 Φ1820 4-Φ17 1180 1504 1664 1824
WXZ-2000 Φ2000 Φ350 Φ210 1090 1250 1410 1570 Φ200 Φ2020 4-Φ17 1360 1514 1674 1834


用户购买小提示:
为配合个别行业的原料筛滤特性及要求,而有各种类型的设计,例如:气密式/加缘式/加闸门式/直泄式/附喷水设计或移动转化等。
旋振筛材制分为普钢、不锈钢、碳钢制作,对于物料的接触有特殊要求需采用全不锈钢。普通型的旋振筛产品多有普钢及不锈钢制造,多用于细粉、微粉、及干湿等物料的筛分。
另外河南威猛股份产品所配振动源是由我公司振动电机流水线生产制作,振动电机作为振动筛的动力源,产品品质起着关键作用。威猛股份生产的振动电机机壳全部采用树脂砂铸件, 轴承采用瓦轴产品,确保电机的使用寿命、使用强度达到较佳。定转子采用名优厂家硅钢片, 复合冲模、压铸浇铝工艺,线包采用国标高标号铜漆包线,真空侵漆确保电机电磁部分品质优良,振动电机主轴采用40LR材质,特殊校直处理,偏心块采用铸钢锻打件,经过数控车床加工、能有效保证精度,振动电机装配全部由自动化流水线完成、无尘装配、自动气压组合,保证各个零部件的到位。
